Ouvrir sa porte de garage depuis son smartphone avec un ESP32, ESPHome et Home Assistant

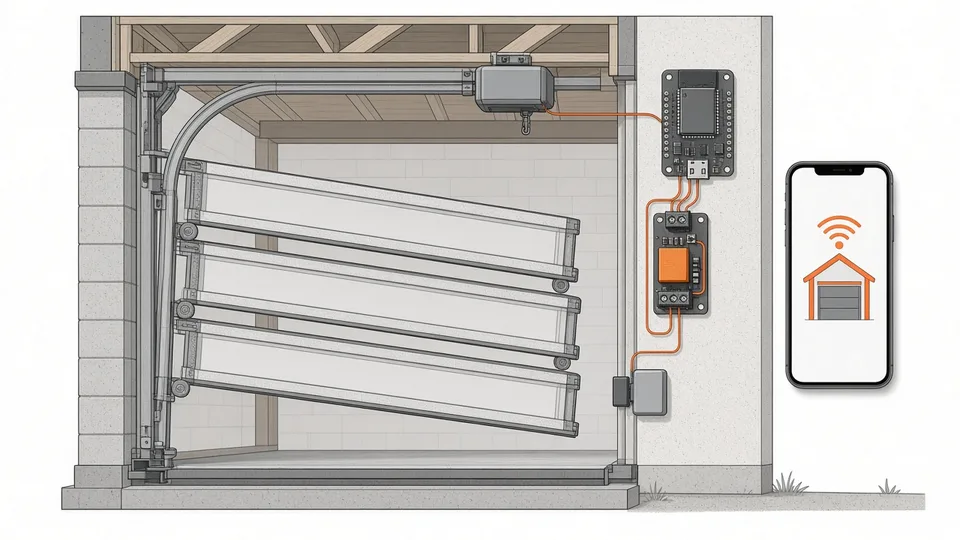

Ouvrir le garage depuis le téléphone, en plus de la télécommande, et surtout savoir s’il est resté ouvert : c’est l’un des projets domotiques les plus utiles. Le principe est simple et ne modifie pas la motorisation : un relais branché en parallèle du bouton poussoir mural donne une courte impulsion, exactement comme un appui sur ce bouton. Un capteur reed indique si la porte est fermée, et Home Assistant affiche une porte de garage dans son application mobile.

Sécurité : à lire avant tout

Vérifiez dans la notice de votre motorisation qu’elle possède une entrée « bouton poussoir » / « contact sec » / « commande pas à pas » (bornier basse tension). Si la notice ne la mentionne pas, n’allez pas plus loin.
Ne touchez jamais au 230 V sans compétence : coupez l’alimentation de la motorisation avant d’ouvrir son capot. Ce montage ne se branche que sur le bornier basse tension.
Gardez toutes les sécurités : détection d’obstacle, cellules photoélectriques, réglage de force. Ne les pontez jamais.
Accès à distance sécurisé : Home Assistant Cloud ou un VPN (WireGuard, par exemple), comptes avec authentification à deux facteurs. N’ouvrez jamais un port de Home Assistant sur Internet sans protection.
Confirmation avant ouverture : configurez une demande de confirmation dans l’application (voir plus bas), pour éviter un appui accidentel dans la poche.
Actionnez la porte à distance uniquement si vous êtes sûr que personne ne se trouve dessous.

Objectif

Commander la porte depuis Home Assistant (application mobile), avec confirmation.
Afficher l’état ouvert/fermé réel grâce au capteur reed.
Être alerté si la porte reste ouverte.

Durée, niveau et budget

Durée	Niveau	Budget
2 à 3 h (lecture de notice et pose comprises)	intermédiaire	ESP32, module relais et contact reed sont des composants courants et abordables (prix à vérifier sur les liens) ; ni abonnement ni remplacement de la motorisation

Aucun prix n’est indiqué ici car il varie : vérifiez-le au moment de l’achat. Si vous possédez déjà le matériel, ce tutoriel ne demande aucun achat.

Les étapes en un coup d’œil

Lire la notice : repérer l’entrée bouton poussoir / contact sec
Couper l’alimentation de la motorisation
Préparer secrets.yaml et le YAML ESPHome
Flasher l’ESP32 par USB
Câbler relais (COM/NO) en parallèle du bouton mural
Poser le reed en position « porte fermée »
Remettre sous tension et tester le bouton mural puis le relais
Ajouter l’appareil dans Home Assistant
Créer la carte avec confirmation et l’alerte « resté ouvert »
Configurer l’accès distant sécurisé

Matériel

Une carte ESP32 DevKit (ESP32-WROOM-32) (cartes ESP32 sur Amazon).
Un module relais 1 canal dont l’entrée accepte une commande 3,3 V (vérifiez la fiche du module ; beaucoup de modules « 5 V » ne commutent pas de façon fiable avec la sortie 3,3 V d’un ESP32) (modules relais 3,3 V sur Amazon).
Un contact reed filaire pour porte ou porte de garage (contacts reed sur Amazon).
Un bloc d’alimentation USB 5 V pour l’ESP32 et du câble deux conducteurs.

Variante sans soudure : un module Shelly capable de fonctionner en contact sec peut aussi tenir le rôle du relais, en suivant la même règle de câblage sur l’entrée bouton poussoir et en appliquant la notice de ce module.

Câblage

Élément	Broche	Vers
Relais VCC	–	3V3 de l’ESP32 (ou 5V selon la fiche du module)
Relais GND	–	GND de l’ESP32
Relais IN	–	GPIO26 de l’ESP32
Relais COM	contact sec	borne 1 de l’entrée « bouton poussoir » de la motorisation
Relais NO	contact sec	borne 2 de cette même entrée
Reed fil 1	–	GPIO27 de l’ESP32
Reed fil 2	–	GND de l’ESP32

Le relais est en parallèle du bouton mural existant, qui continue de fonctionner. Placez le reed de façon qu’il soit fermé (aimant en face) quand la porte est complètement fermée.

Installation d’ESPHome

Dans Home Assistant, installez le module complémentaire ESPHome Device Builder, ou sur un PC : pip install esphome. Créez un fichier secrets.yaml (Wi-Fi, clé API, mot de passe OTA), puis le fichier ci-dessous.

Code ESPHome complet

Télécharger porte-garage.yaml (même code que ci-dessous).

# Porte de garage pilotée depuis Home Assistant : ESP32 + module relais (contact sec) + capteur reed
# Source : robot-educatif.info - tutoriel « Ouvrir sa porte de garage depuis son smartphone »
# Le relais est câblé EN PARALLÈLE du bouton poussoir de la motorisation (entrée contact sec, basse tension).
substitutions:
  nom: porte-garage
  gpio_relais: GPIO26      # sortie vers l'entrée IN du module relais
  gpio_reed: GPIO27        # capteur reed vers GND (pull-up interne)
  duree_impulsion: 700ms   # entre 0,5 et 1 s : vérifier la valeur dans la notice de la motorisation

esphome:
  name: ${nom}
  friendly_name: Porte de garage

esp32:
  board: esp32dev
  framework:
    type: esp-idf

logger:

api:
  encryption:
    key: !secret api_key          # clé générée par ESPHome, stockée dans secrets.yaml

ota:
  - platform: esphome
    password: !secret ota_password

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:                              # point d'accès de secours si le Wi-Fi tombe
    ssid: "Porte-Garage-Secours"
    password: !secret ap_password

captive_portal:

# --- Capteur reed : ON = porte fermée (aimant en face du capteur) ---------------
binary_sensor:
  - platform: gpio
    id: reed_fermee
    name: "Porte fermée (capteur)"
    pin:
      number: ${gpio_reed}
      mode:
        input: true
        pullup: true
      inverted: true               # contact fermé -> GPIO à GND -> état ON
    filters:
      - delayed_on_off: 200ms      # anti-rebond

# --- Relais : impulsion courte, jamais maintenu --------------------------------
switch:
  - platform: gpio
    id: relais
    pin: ${gpio_relais}
    restore_mode: ALWAYS_OFF       # au démarrage, le relais reste ouvert
    internal: true                 # non exposé seul dans Home Assistant
    on_turn_on:
      - delay: ${duree_impulsion}
      - switch.turn_off: relais

script:
  - id: impulsion
    mode: single                   # ignore un 2e appui pendant l'impulsion
    then:
      - switch.turn_on: relais
      - delay: 2s                  # pause minimale entre deux commandes

# --- Entité "cover" affichée dans l'application Home Assistant ------------------
cover:
  - platform: template
    id: garage
    name: "Porte de garage"
    device_class: garage
    lambda: |-
      return id(reed_fermee).state ? COVER_CLOSED : COVER_OPEN;
    open_action:
      - if:
          condition:
            binary_sensor.is_on: reed_fermee    # n'impulse que si la porte est fermée
          then:
            - script.execute: impulsion
    close_action:
      - if:
          condition:
            binary_sensor.is_off: reed_fermee   # n'impulse que si la porte est ouverte
          then:
            - script.execute: impulsion
    stop_action:
      - script.execute: impulsion               # sur la plupart des moteurs à 1 bouton, une impulsion arrête la course

button:
  - platform: restart
    name: "Redémarrer le module"

Premier flashage par USB : esphome run porte-garage.yaml. Ensuite, les mises à jour passent par le Wi-Fi.

Durée d’impulsion : 700ms convient à la plupart des entrées bouton poussoir, mais votre notice peut indiquer autre chose ; restez entre 0,5 et 1 s. Le script impulsion ignore les appuis répétés pendant 2 s.

Home Assistant : application mobile avec confirmation

L’ESP32 est découvert automatiquement (Paramètres → Appareils et services → ESPHome). Il fournit une entité cover de type garage. Sur le tableau de bord, utilisez une carte bouton avec confirmation :

type: button
entity: cover.porte_garage_porte_de_garage
name: Porte de garage
show_state: true
tap_action:
  action: toggle
  confirmation:
    text: "Actionner la porte de garage ?"

Alerte si la porte reste ouverte plus de 15 minutes :

alias: Garage resté ouvert
triggers:
  - trigger: state
    entity_id: cover.porte_garage_porte_de_garage
    to: open
    for: "00:15:00"
actions:
  - action: notify.notify
    data:
      message: "La porte de garage est ouverte depuis 15 minutes."

Adaptez les identifiants d’entités à ceux affichés chez vous.

Lancement en service

Contrairement aux tutoriels Raspberry Pi de cette série, il n’y a pas de service systemd à créer : le programme est compilé et tourne directement sur l’ESP32, qui redémarre seul après une coupure de courant. Le relais est forcé à l’état repos au démarrage (restore_mode: ALWAYS_OFF), donc une coupure ne déclenche pas la porte.

L’astuce de ce tutoriel : une commande qui tient compte de l’état réel

Sur une entrée à un seul bouton, chaque impulsion fait « ouvrir / arrêter / fermer » à tour de rôle : un ordre « ouvrir » envoyé sur une porte déjà ouverte la fermerait. Ici, open_action n’envoie l’impulsion que si le reed dit « fermé », et close_action seulement s’il dit « ouvert ». Un double appui accidentel est en plus bloqué par le script mode: single. Cette logique se transpose à tout autre relais déjà intégré à Home Assistant.

Erreurs fréquentes

Brancher le relais sur une borne d’alimentation au lieu de l’entrée bouton poussoir.
Utiliser un module relais qui ne commute pas en 3,3 V.
Impulsion trop longue (plus de 1 s) : certaines motorisations l’interprètent autrement.
Ouvrir un port vers Home Assistant sur Internet sans protection.
Ponter les cellules pour « tester » : jamais.

Dépannage

Le relais claque mais la porte ne bouge pas : mauvaise entrée sur le bornier, ou impulsion trop courte ; relisez la notice et essayez 1s.
Le relais ne colle pas : module non compatible 3,3 V ; changez de module.
État inversé : reed « normalement fermé » ; supprimez inverted: true.
État « ouvert » pendant la fermeture : normal, l’état ne passe à « fermé » qu’au contact du reed en fin de course.
La porte s’arrête au lieu de repartir : sur une entrée pas à pas, un appui pendant la course arrête la porte, c’est le comportement prévu par la motorisation.

Comment ce code a été vérifié : nous n’avons pas installé ce montage sur une porte. Le fichier YAML a été validé avec esphome config puis compilé avec succès (esphome compile, ESPHome 2026.9) ; chaque option a été vérifiée dans la documentation officielle d’ESPHome. Le câblage sur votre motorisation dépend de sa notice, qui fait foi.

Sources vérifiées

ESPHome, Template Cover : https://esphome.io/components/cover/template/
ESPHome, GPIO Switch (restore_mode) : https://esphome.io/components/switch/gpio/
ESPHome, GPIO Binary Sensor (pull-up, filtres) : https://esphome.io/components/binary_sensor/gpio/
ESPHome, Script (mode: single) : https://esphome.io/components/script/
Home Assistant, actions de carte et confirmation : https://www.home-assistant.io/dashboards/actions/
Home Assistant, accès à distance : https://www.home-assistant.io/docs/configuration/remote/
