Capteur CO2 SCD41 sur Raspberry Pi + Home Assistant : tuto complet avec code

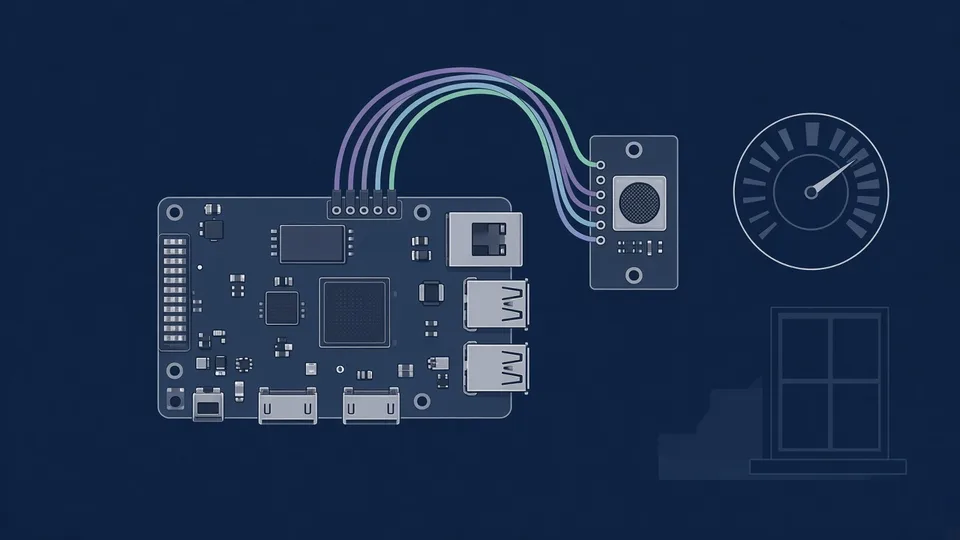

Un taux de CO2 élevé dans une pièce est le signe le plus simple d’un air mal renouvelé : chambre fermée, bureau, salle de classe. Ce tutoriel transforme un Raspberry Pi et un capteur SCD40 ou SCD41 (un vrai capteur de CO2 à technologie photoacoustique, pas une estimation) en sonde qui envoie CO2, température et humidité à Home Assistant, pour par exemple recevoir une alerte « aérez ».

Objectif

Lire CO2 (ppm), température et humidité toutes les 30 s.
Publier les mesures en MQTT avec découverte automatique dans Home Assistant.
Faire tourner le script en service au démarrage.

Durée, niveau et budget

Durée	Niveau	Budget
1 h 30 (dont 30 min de configuration Home Assistant)	intermédiaire	un module SCD41 est nettement plus cher qu’un capteur de température : comparez les prix du moment sur les liens ci-dessous (à vérifier) ; le Raspberry Pi peut être celui qui fait déjà tourner Home Assistant

Aucun prix n’est indiqué ici car il varie : vérifiez-le au moment de l’achat. Si vous possédez déjà le matériel, ce tutoriel ne demande aucun achat.

Les étapes en un coup d’œil

Activer l’I2C et vérifier le Pi
Câbler le SCD41 (4 fils, 3,3 V)
Vérifier l’adresse 0x62 avec i2cdetect
Créer le venv et installer les bibliothèques
Lancer le script à la main et lire les premières mesures
Vérifier les entités dans Home Assistant
Installer le service systemd
Créer l’alerte « aérer »

Matériel

Un Raspberry Pi 4 ou 5 avec Raspberry Pi OS Bookworm (Raspberry Pi 5 sur Amazon).
Un module SCD40 ou SCD41 sur carte (breakout) avec broches VIN, GND, SCL, SDA (modules SCD41 sur Amazon). Le SCD41 couvre une plage de mesure plus large que le SCD40 ; les deux s’utilisent avec le même code.
4 fils Dupont femelle-femelle ou un câble STEMMA QT / Qwiic vers Dupont.
Un broker MQTT (Mosquitto, par exemple dans Home Assistant).

Câblage

Le SCD4x communique en I2C à l’adresse 0x62. Les GPIO du Raspberry Pi sont en 3,3 V : alimentez le module en 3,3 V (sur la carte Adafruit, la logique I2C reste en 3,3 V même si VIN est à 5 V, mais d’autres cartes n’ont pas ce circuit, donc le 3,3 V est le choix sûr).

Module SCD4x	Raspberry Pi (broche physique)	Rôle
VIN	broche 1 (3V3)	alimentation 3,3 V
GND	broche 6 (GND)	masse
SDA	broche 3 (GPIO2 / SDA1)	données I2C
SCL	broche 5 (GPIO3 / SCL1)	horloge I2C

Préparer le Raspberry Pi (commun à tous les tutoriels)

Système visé : Raspberry Pi OS Bookworm (Pi 4 ou Pi 5). Sur Bookworm, pip install hors environnement virtuel est bloqué : on crée donc un venv. On y donne accès aux paquets système (--system-site-packages) pour profiter de gpiozero et lgpio installés par apt, qui fonctionnent sur Pi 4 et Pi 5 (la bibliothèque RPi.GPIO ne gère pas le GPIO du Pi 5).

sudo apt update
sudo apt install -y python3-venv python3-gpiozero python3-lgpio i2c-tools
mkdir -p ~/capteurs && cd ~/capteurs
python3 -m venv --system-site-packages venv
source venv/bin/activate

Activez ensuite le bus I2C : sudo raspi-config nonint do_i2c 0 (ou Interface Options → I2C dans sudo raspi-config), puis redémarrez. Vérifiez que le module est vu :

i2cdetect -y 1

La valeur 62 doit apparaître dans le tableau. Installez ensuite les bibliothèques :

pip install adafruit-circuitpython-scd4x paho-mqtt

Code complet

Télécharger co2_scd41_mqtt.py (même code que ci-dessous).

#!/usr/bin/env python3
"""Capteur CO2 SCD41 (ou SCD40) sur Raspberry Pi -> MQTT / Home Assistant.

Matériel : Raspberry Pi 4 ou 5 (Raspberry Pi OS Bookworm), module SCD40/SCD41 en I2C (adresse 0x62).
Dépendances (dans un venv) : adafruit-circuitpython-scd4x, paho-mqtt (Blinka est installé avec).
Source : robot-educatif.info - tutoriel « Mesurer le CO2 avec un Raspberry Pi ».
"""
import json
import os
import signal
import sys
import time

import board                      # fourni par Adafruit Blinka
import adafruit_scd4x
import paho.mqtt.client as mqtt

# --- Réglages (modifiables par variables d'environnement) -------------------
MQTT_HOST = os.getenv("MQTT_HOST", "localhost")    # IP du broker (ex. Home Assistant)
MQTT_PORT = int(os.getenv("MQTT_PORT", "1883"))
MQTT_USER = os.getenv("MQTT_USER", "")
MQTT_PASS = os.getenv("MQTT_PASS", "")
DEVICE_ID = os.getenv("DEVICE_ID", "pi_scd41_salon")
INTERVAL = int(os.getenv("INTERVAL", "30"))         # secondes entre deux publications
STATE_TOPIC = f"robotedu/{DEVICE_ID}/state"
AVAIL_TOPIC = f"robotedu/{DEVICE_ID}/availability"

# Capteurs annoncés à Home Assistant (MQTT discovery)
SENSORS = {
    "co2": {"name": "CO2", "unit": "ppm", "device_class": "carbon_dioxide"},
    "temperature": {"name": "Température", "unit": "°C", "device_class": "temperature"},
    "humidity": {"name": "Humidité", "unit": "%", "device_class": "humidity"},
}


def publish_discovery(client):
    """Publie une config 'retained' par mesure : HA crée les entités tout seul."""
    device = {"identifiers": [DEVICE_ID], "name": f"Raspberry Pi SCD41 ({DEVICE_ID})",
              "model": "SCD4x", "manufacturer": "DIY robot-educatif.info"}
    for key, s in SENSORS.items():
        cfg = {
            "name": s["name"],
            "unique_id": f"{DEVICE_ID}_{key}",
            "state_topic": STATE_TOPIC,
            "value_template": "{{ value_json.%s }}" % key,
            "unit_of_measurement": s["unit"],
            "device_class": s["device_class"],
            "state_class": "measurement",
            "availability_topic": AVAIL_TOPIC,
            "device": device,
        }
        client.publish(f"homeassistant/sensor/{DEVICE_ID}_{key}/config", json.dumps(cfg), retain=True)


def main():
    # 1) Capteur : bus I2C matériel (GPIO2 = SDA, GPIO3 = SCL)
    i2c = board.I2C()
    scd = adafruit_scd4x.SCD4X(i2c)
    print("SCD4x détecté, numéro de série :", [hex(i) for i in scd.serial_number])
    scd.start_periodic_measurement()          # une mesure toutes les 5 s environ

    # 2) MQTT (API de callbacks version 2 de paho-mqtt 2.x)
    client = mqtt.Client(mqtt.CallbackAPIVersion.VERSION2, client_id=DEVICE_ID)
    if MQTT_USER:
        client.username_pw_set(MQTT_USER, MQTT_PASS)
    client.will_set(AVAIL_TOPIC, "offline", retain=True)   # HA saura si le Pi tombe
    client.connect(MQTT_HOST, MQTT_PORT, keepalive=60)
    client.loop_start()
    client.publish(AVAIL_TOPIC, "online", retain=True)
    publish_discovery(client)

    def stop(*_):
        client.publish(AVAIL_TOPIC, "offline", retain=True)
        scd.stop_periodic_measurement()
        client.loop_stop()
        client.disconnect()
        sys.exit(0)

    signal.signal(signal.SIGTERM, stop)       # arrêt propre par systemd
    signal.signal(signal.SIGINT, stop)        # Ctrl+C

    # 3) Boucle de mesure
    while True:
        if scd.data_ready:
            payload = {
                "co2": int(scd.CO2),
                "temperature": round(scd.temperature, 1),
                "humidity": round(scd.relative_humidity, 1),
            }
            client.publish(STATE_TOPIC, json.dumps(payload))
            print(payload, flush=True)
            time.sleep(INTERVAL)
        else:
            time.sleep(1)


if __name__ == "__main__":
    main()

Test manuel : MQTT_HOST=192.168.1.10 MQTT_USER=pi MQTT_PASS=... python co2_scd41_mqtt.py. La première mesure arrive environ 5 secondes après le démarrage.

Côté Home Assistant

Il faut un broker MQTT (par exemple le module complémentaire Mosquitto broker de Home Assistant) et l’intégration MQTT. Le script publie une configuration « MQTT discovery » sur homeassistant/…/config : les entités apparaissent seules dans Paramètres → Appareils et services → MQTT. Créez un utilisateur Home Assistant dédié pour le Pi et passez ses identifiants via MQTT_USER / MQTT_PASS.

Exemple d’automatisation (YAML) qui prévient au-delà de 1 000 ppm, seuil souvent cité pour « aérer » :

alias: Alerte CO2 salon
triggers:
  - trigger: numeric_state
    entity_id: sensor.raspberry_pi_scd41_pi_scd41_salon_co2
    above: 1000
    for: "00:05:00"
actions:
  - action: notify.notify
    data:
      message: "CO2 au-dessus de 1000 ppm : pensez à aérer."

L’identifiant exact de l’entité est visible dans Home Assistant ; adaptez-le.

Lancement automatique avec systemd

Créez le fichier /etc/systemd/system/capteur-co2.service (adaptez l’utilisateur pi et le chemin) :

[Unit]
Description=capteur-co2 (robot-educatif.info)
After=network-online.target
Wants=network-online.target

[Service]
User=pi
WorkingDirectory=/home/pi/capteurs
Environment=MQTT_HOST=192.168.1.10
Environment=MQTT_USER=pi
Environment=MQTT_PASS=change-moi
ExecStart=/home/pi/capteurs/venv/bin/python /home/pi/capteurs/co2_scd41_mqtt.py
Restart=on-failure
RestartSec=10

[Install]
WantedBy=multi-user.target

sudo systemctl daemon-reload
sudo systemctl enable --now capteur-co2.service
journalctl -u capteur-co2.service -f    # suivre les messages du script

L’astuce de ce tutoriel : alerter sur la vitesse de montée du CO2

Un seuil fixe (1 000 ppm) prévient souvent trop tard dans une petite chambre. Home Assistant sait calculer une dérivée : une hausse rapide signale une pièce qui se remplit vite, avant d’atteindre le seuil. Ajoutez ce capteur dérivé (intégration Derivative, unité ppm/h) :

sensor:
  - platform: derivative
    source: sensor.raspberry_pi_scd41_pi_scd41_salon_co2
    name: Montée CO2 salon
    unit_time: h
    time_window: "00:10:00"

Puis déclenchez l’alerte quand la montée dépasse une valeur que vous choisissez après quelques jours d’observation de votre pièce (aucune valeur universelle n’est donnée ici : elle dépend du volume et du nombre d’occupants). Sans aucun achat, vous pouvez appliquer cette méthode à n’importe quel capteur CO2 déjà intégré à Home Assistant.

Erreurs fréquentes

Alimenter en 5 V un module sans adaptateur de niveau : sur le Pi, restez en 3,3 V.
Lire la valeur juste après le démarrage : attendez data_ready, c’est ce que fait le script.
Placer le capteur contre une fenêtre ou au-dessus du Pi : mesure faussée.
Éteindre le Pi toutes les nuits : l’auto-calibration a besoin d’un fonctionnement continu.

Dépannage

i2cdetect n’affiche pas 62 : inversion SDA/SCL, I2C non activé, ou fil mal enfiché. Vérifiez le tableau ci-dessus.
ValueError: No I2C device at address: 0x62 : même cause ; coupez l’alimentation avant de recâbler.
Valeurs de CO2 qui dérivent les premiers jours : l’auto-calibration du SCD4x suppose que la pièce reçoit régulièrement de l’air extérieur ; elle a besoin de plusieurs jours de fonctionnement continu (voir la fiche technique Sensirion).
Température un peu haute : le capteur chauffe légèrement et le Pi aussi ; éloignez le module du Pi avec un câble plus long.
Rien dans Home Assistant : vérifiez avec mosquitto_sub -h IP -u ... -P ... -t 'robotedu/#' -v que les messages arrivent.

Comment ce code a été vérifié : nous n’avons pas monté ce capteur nous-mêmes. Le script a été contrôlé (syntaxe, installation des dépendances dans un venv, exécution) avec un capteur et un broker MQTT simulés, et chaque broche, adresse et fonction a été vérifiée dans les documentations officielles citées en fin d’article. Si un détail diffère sur votre module, la section Dépannage vous aide à le trouver.

Sources vérifiées

Adafruit, SCD-40 and SCD-41 (brochage, adresse 0x62, alimentation 3-5 V, logique I2C en 3,3 V) : https://learn.adafruit.com/adafruit-scd-40-and-scd-41
Bibliothèque Adafruit CircuitPython SCD4x : https://docs.circuitpython.org/projects/scd4x/en/latest/
Sensirion, fiche technique SCD4x : https://sensirion.com/products/catalog/SCD41
Raspberry Pi, documentation GPIO et brochage : https://www.raspberrypi.com/documentation/computers/raspberry-pi.html
paho-mqtt 2.x (API de callbacks version 2) : https://eclipse.dev/paho/files/paho.mqtt.python/html/migrations.html
Home Assistant, MQTT discovery : https://www.home-assistant.io/integrations/mqtt/
