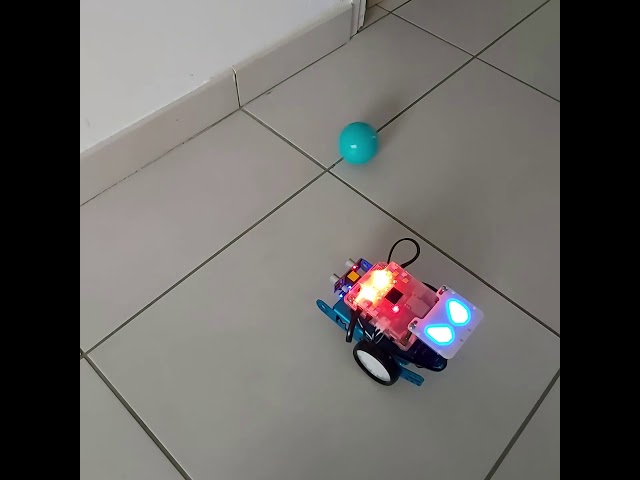

Activité mBot : Détecteur d’intrusion

Tu vas transformer ton mBot en petit “gardien” :

• Il surveille ce qu’il y a devant lui (avec le capteur à ultrason).
• Si quelque chose bouge et “entre” dans la zone, il déclenche une alerte :
  • LED rouges
  • visage “pas content” sur la matrice LED
  • un bip
• Et dans la version améliorée, il compte le nombre d’intrusions.

1. pré requis

Avant de commencer, assure-toi d’avoir :

• Un robot éducatif mBot (Makeblock).
• mBlock 5 installé.
• Une première prise en main de l’interface mBlock 5 (où sont les blocs, la zone de script, l’onglet Appareil).
• Les blocs d’instruction du mBot (les blocs orange).

Conseil : pour éviter les soucis de connexion, commence si possible en USB (le Bluetooth marche, mais peut être plus capricieux).

2. Capteur à ultrason

Le capteur à ultrason sert à mesurer une distance.

Comment ça marche (version simple)

Le capteur fait comme une chauve-souris :

• Il envoie un petit “ping” (un ultrason, inaudible).
• Il écoute l’écho qui revient après avoir rebondi sur un obstacle.
• Il calcule la distance avec le temps entre “ping” et “écho”.

mBot (capteur)                          obstacle
  ping  ───────────────────────────────►
        ◄──────────────────────────────  écho

Un peu de physique : pourquoi le son permet de mesurer une distance ?

Le son voyage dans l’air à une vitesse finie : en pratique on retient souvent environ 340 m/s (en réalité plutôt ~343 m/s à 20 °C ; la valeur exacte dépend un peu de la température et de l’humidité).

À l’échelle de l’Univers, 340 m/s, c’est énorme pour un être humain (comme un avion de ligne). À l’échelle d’un petit robot à quelques dizaines de centimètres d’un obstacle, c’est au contraire assez lent — et heureusement :

• la lumière va presque 300 000 km par seconde : pour mesurer une distance “salon / classe”, un capteur lumineux (laser, infrarouge très rapide) verrait un délai quasi nul ;
• l’onde sonore, elle, met un temps mesurable à faire l’aller-retour. C’est ce délai (quelques microsecondes ou millisecondes) que la carte du capteur mesure avec un chronomètre électronique.

Formule (aller-retour). Si t est le temps entre l’émission du ping et le retour de l’écho, alors la distance d jusqu’à l’obstacle est :

d = (v_son × t) / 2

Le ÷2 vient du fait que t compte le trajet aller + retour : l’onde parcourt deux fois la distance d.

Exemple d’ordre de grandeur. Pour un obstacle à 34 cm (0,34 m), l’aller-retour représente 0,68 m ; avec v_son ≈ 340 m/s, le délai est de l’ordre de 0,68 / 340 ≈ 0,002 s, soit 2 ms. C’est court pour nous, mais c’est largement suffisant pour une puce électronique — d’où la précision “à quelques centimètres” des capteurs ultrason courants.

Pratico-pratique (pour des mesures stables)

• Le capteur marche bien en général entre ~3 cm et ~400 cm.
• Pour tester, utilise un obstacle plat (livre, boîte), bien en face.
• Si l’obstacle est mou (rideau) ou incliné, la mesure peut “sauter”.

Dans cette activité, on ne cherche pas une mesure parfaite au millimètre : on veut surtout détecter un changement (quelque chose est apparu / a bougé).

3. Programme de détection d’intrusion

3.1 Programme de base

But : le robot mémorise une distance “de référence” au départ, puis compare en boucle.
Si ça change beaucoup, il crie “intrusion !”.

L’idée

1. Tu poses le mBot pour qu’il regarde la zone à surveiller.
2. Il attend 3 secondes (le temps de le poser).
3. Il mesure une première distance : c’est la référence.
4. Ensuite, il mesure en boucle :
   • si c’est presque pareil → il reste calme
   • si c’est très différent → il déclenche l’alerte

Illustrations (captures)

Pourquoi on attend 3 secondes au début ?

Pour te laisser le temps de :

• allumer le robot,
• le poser bien face à la zone,
• ne pas bouger tes mains devant le capteur pendant qu’il prend la référence.

Les variables (mots simples)

• reference : la distance “normale” au début.
• mesure : la distance mesurée maintenant.

3.1 bis Rédaction du programme (mBlock 5) — version très guidée

À créer dans Variables :

Variable	À quoi elle sert
reference	Distance de départ (cm)
mesure	Distance actuelle (cm)
intrusions	Compteur (pour la version 3.2)

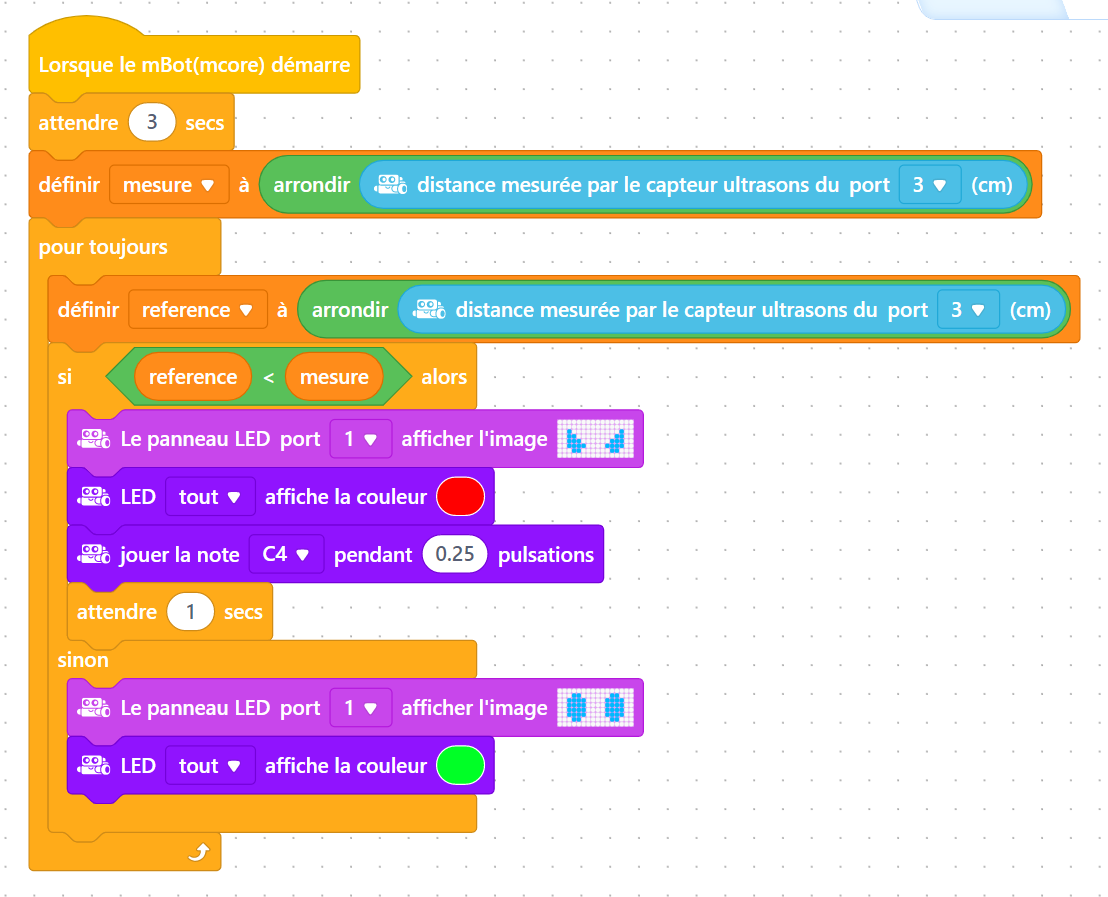

Programme de base (détection simple) :

1. Quand le drapeau vert est cliqué (ou “lorsque le mBot démarre” si tu téléverses)
2. Attendre 3 secondes
3. Mettre reference à la distance ultrason (cm)
4. Pour toujours :
   • mettre mesure à la distance ultrason (cm)
   • si mesure est très différente de reference alors :
     • LED rouges
     • visage “en colère”
     • jouer une note (bip) 0,25 pulsation
   • sinon :
     • LED vertes
     • visage “calme”

L’astuce qui change tout (très important)

Le capteur peut varier un peu même si personne ne passe.
Donc au lieu de “≠”, utilise un seuil, par exemple 3 cm :

si |mesure - reference| > 3 alors intrusion

Comme ça, un petit “tremblement” de mesure ne déclenche pas l’alarme.

Si tu n’as pas le bloc “valeur absolue”, tu peux faire un test plus simple :
“intrusion si mesure > reference + 3 OU mesure < reference - 3”.

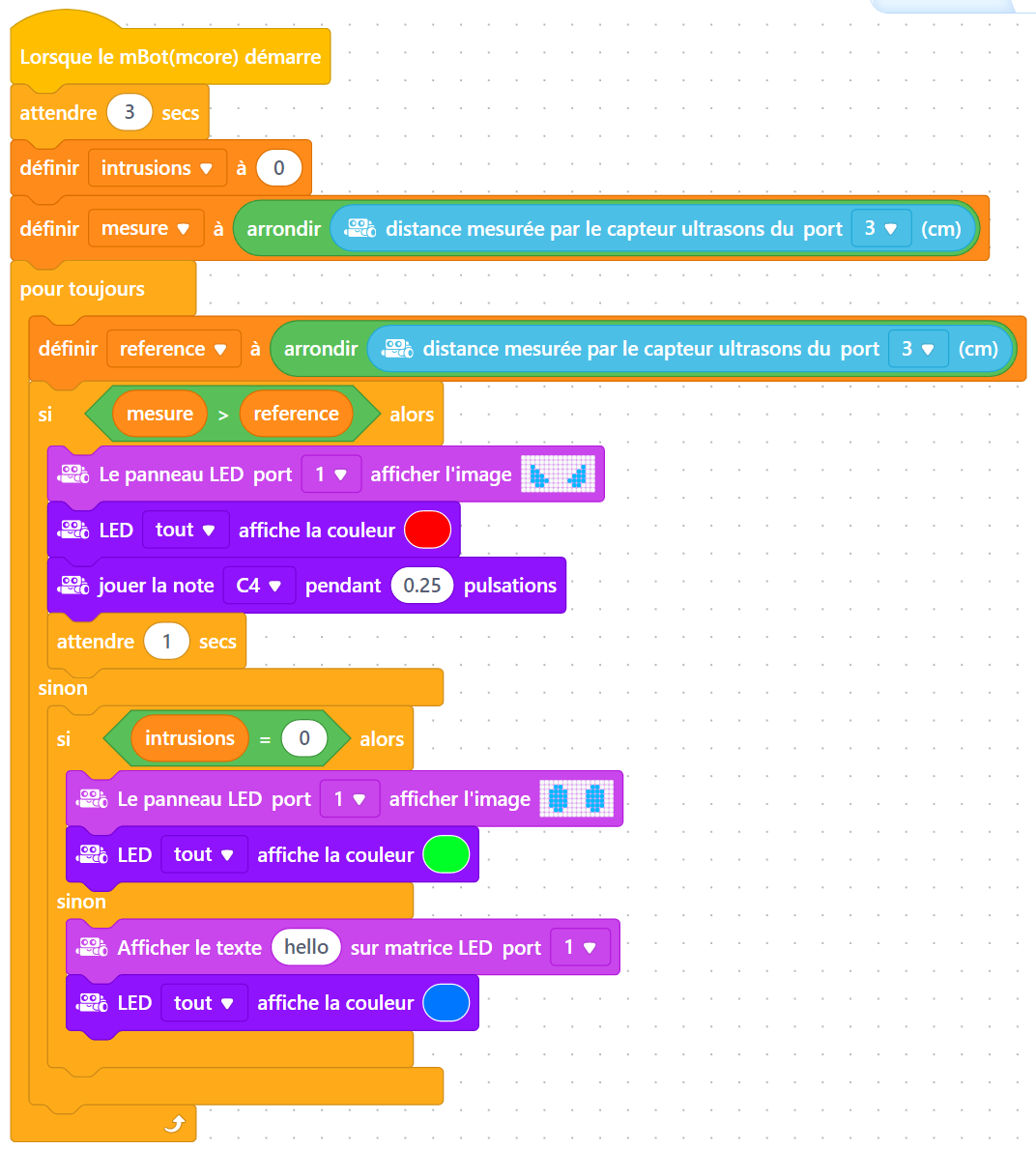

3.2 Ajout de fonctionnalité

Le programme de base marche, mais il manque une chose :
combien de fois quelqu’un est passé ?

On va donc :

• créer (ou utiliser) la variable intrusions,
• l’incrémenter à chaque intrusion,
• afficher le nombre sur la matrice LED (ou le faire défiler).

À ajouter dans les blocs (version simple)

• Au début : mettre intrusions à 0
• Dans la branche “intrusion” :
  • ajouter 1 à intrusions
  • afficher intrusions sur la matrice LED

Astuce : pour éviter de compter 20 fois la même intrusion (quand quelqu’un reste devant), ajoute un attendre 1 seconde après l’alerte.

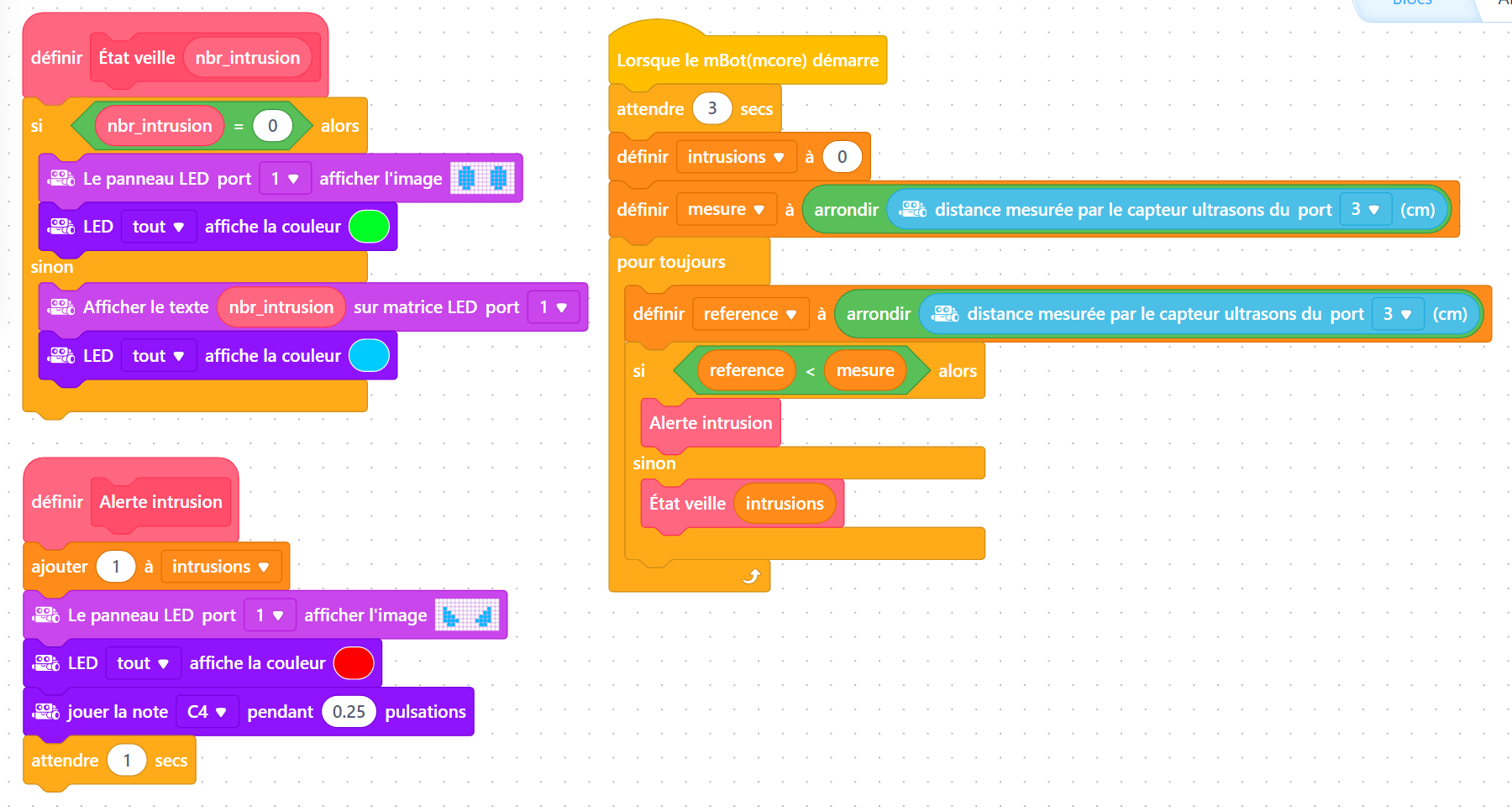

3.3 Refactorisation

Quand le script grandit, il devient difficile à lire.

On va donc ranger les actions dans des “petites fonctions” (dans mBlock : Mes blocs).

But : que le programme principal reste court et clair.

Idée de découpage (très simple)

• Bloc personnalisé “État veille” :
  • LED vertes
  • visage calme
  • (option pédagogique) un paramètre nbr_intrusion pour afficher le compteur même en veille — voir l’encadré ci-dessous
• Bloc personnalisé “Alerte intrusion” :
  • LED rouges
  • visage en colère
  • bip
  • intrusions = intrusions + 1
  • afficher le compteur

Ensuite, dans la boucle, tu fais juste :

• si intrusion → appeler Alerte intrusion
• sinon → appeler État veille

Pourquoi j’ai ajouté nbr_intrusion au bloc “État veille” ? (pédagogie)

Pour l’enseignement, j’ai volontairement donné au bloc personnalisé « État veille » un paramètre du type nbr_intrusion, même si ce n’était pas strictement nécessaire.

Dans mBlock / Scratch, la variable intrusions est en général une variable globale : une fois créée dans l’onglet Variables, tout le programme (y compris l’intérieur d’un bloc personnalisé) peut la lire et la modifier sans qu’on ait besoin de la « passer en argument ».

C’est quoi la portée d’une variable ?

En informatique, la portée (ou scope en anglais), c’est l’endroit du programme où une variable existe et est visible.

• Variable globale : connue partout dans le projet (le script principal, les blocs personnalisés, etc.). C’est souvent le cas de intrusions quand tu l’as créée comme variable de scène.
• Variable locale : visible seulement dans un petit morceau de code (par exemple à l’intérieur d’une fonction, ou un paramètre qui n’existe que pour ce bloc). Quand la fonction se termine, cette variable « disparaît » souvent du point de vue du programme.

Donc, pour État veille, on pourrait tout à fait utiliser directement intrusions à l’intérieur du bloc : le compteur serait quand même le bon, grâce à la portée globale.

Alors pourquoi ajouter nbr_intrusion quand même ?

• Pour montrer aux élèves l’idée de fonction qui reçoit une information (comme en maths : (f(x))), même si ici l’information est déjà disponible ailleurs.
• Pour préparer des langages où on évite de trop compter sur des variables globales : on passe explicitement les valeurs dont le bloc a besoin, ce qui rend le programme plus lisible.

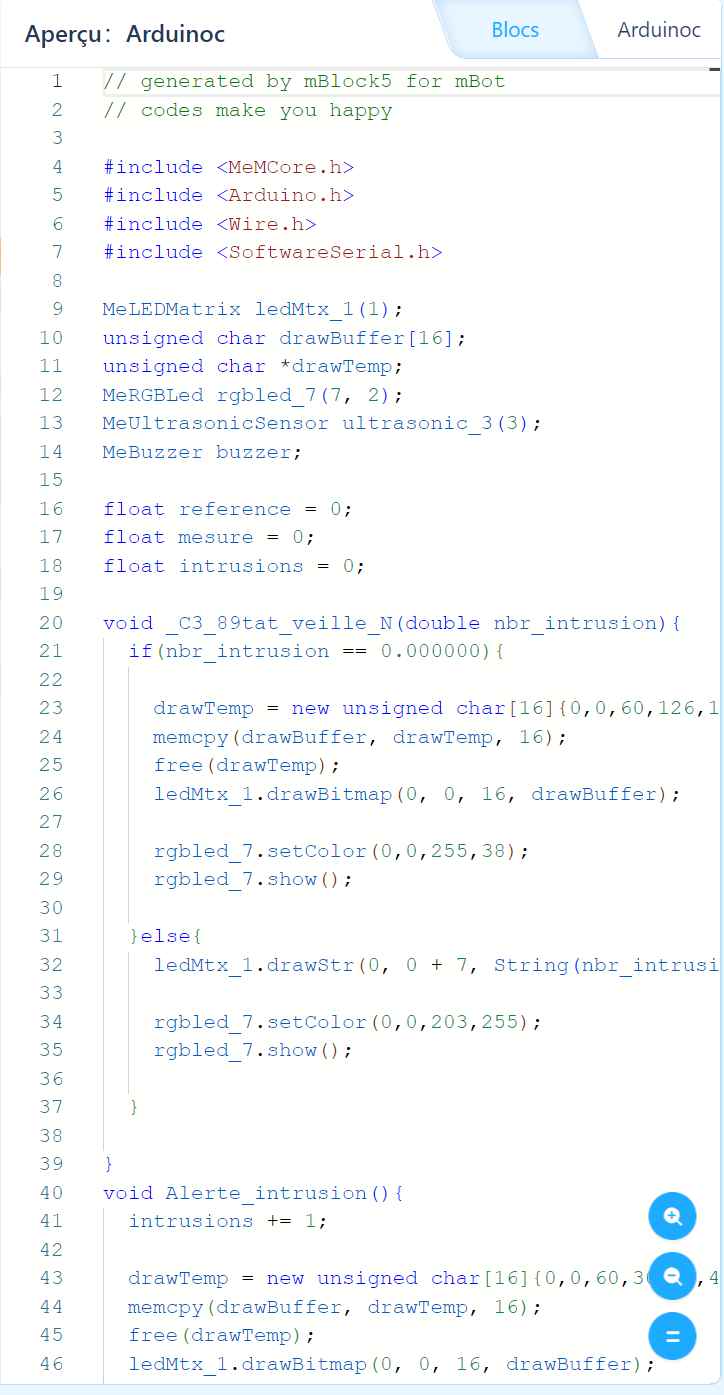

Quand mBlock génère le programme en C (Arduino), on voit souvent ça sous forme de fonctions avec des paramètres. La capture ci-dessous illustre cette idée de portée et la façon dont le bloc personnalisé reçoit nbr_intrusion :

3.4 Optimisation d’affichage

Dernier petit détail : parfois, le compteur s’affiche avec des virgules (ex. 3.00).
Pour un compteur d’intrusions, on veut un nombre entier : 1, 2, 3…

Option 1 (recommandée pour les plus jeunes) : garder ça en blocs

Dans beaucoup de versions de mBlock, si tu utilises “ajouter 1 à intrusions” et que tu l’affiches tel quel, ça s’affiche déjà bien.

Option 2 (avancée) : passage par le code Arduino (si besoin)

Si, chez toi, ça affiche en décimal, tu peux corriger côté code.

1. Cliquer sur le symbole </>
2. Copier le code source affiché (CTRL + A puis CTRL + C)
3. Appuyer sur l’onglet Arduino C
4. Coller le code
5. Modifier le type de la variable intrusions de float à int

À faire avec un adulte / un prof si tu es jeune : on touche au code “texte”.

3.5 Programme mBlock

Tu peux télécharger les programmes mBlock de l’activité :

• Programme de base : programme_detection_basique.mblock
• Version compteur : programme_detection_compteur intrusion.mblock
• Version “sous-programmes” : programme_detection_compteur_intrusion_sous_programme.mblock

Si tu préfères le reconstruire à la main, tu peux aussi suivre :

• la section 3.1 bis (programme de base),
• puis les ajouts des sections 3.2 et 3.3,
• en t’aidant des captures.

Voir aussi : Programmes mBlock.

4. Apprendre le développement

Si tu veux progresser, voici une progression “facile” :

• refaire cette activité en changeant un seul paramètre (seuil 3 cm → 5 cm),
• ajouter une LED “orange” quand l’obstacle est “entre deux”,
• puis passer à d’autres activités mBot du site (capteurs, moteurs, petits défis).

Et si tu veux aller plus loin en programmation, Scratch/mBlock sont une très bonne porte d’entrée : le plus important, c’est de comprendre variables + conditions + boucles.

Pour la classe : nos 10 projets mBot gratuits proposent une progression complète en 10 séances, avec fiches élèves et corrigés en PDF.
